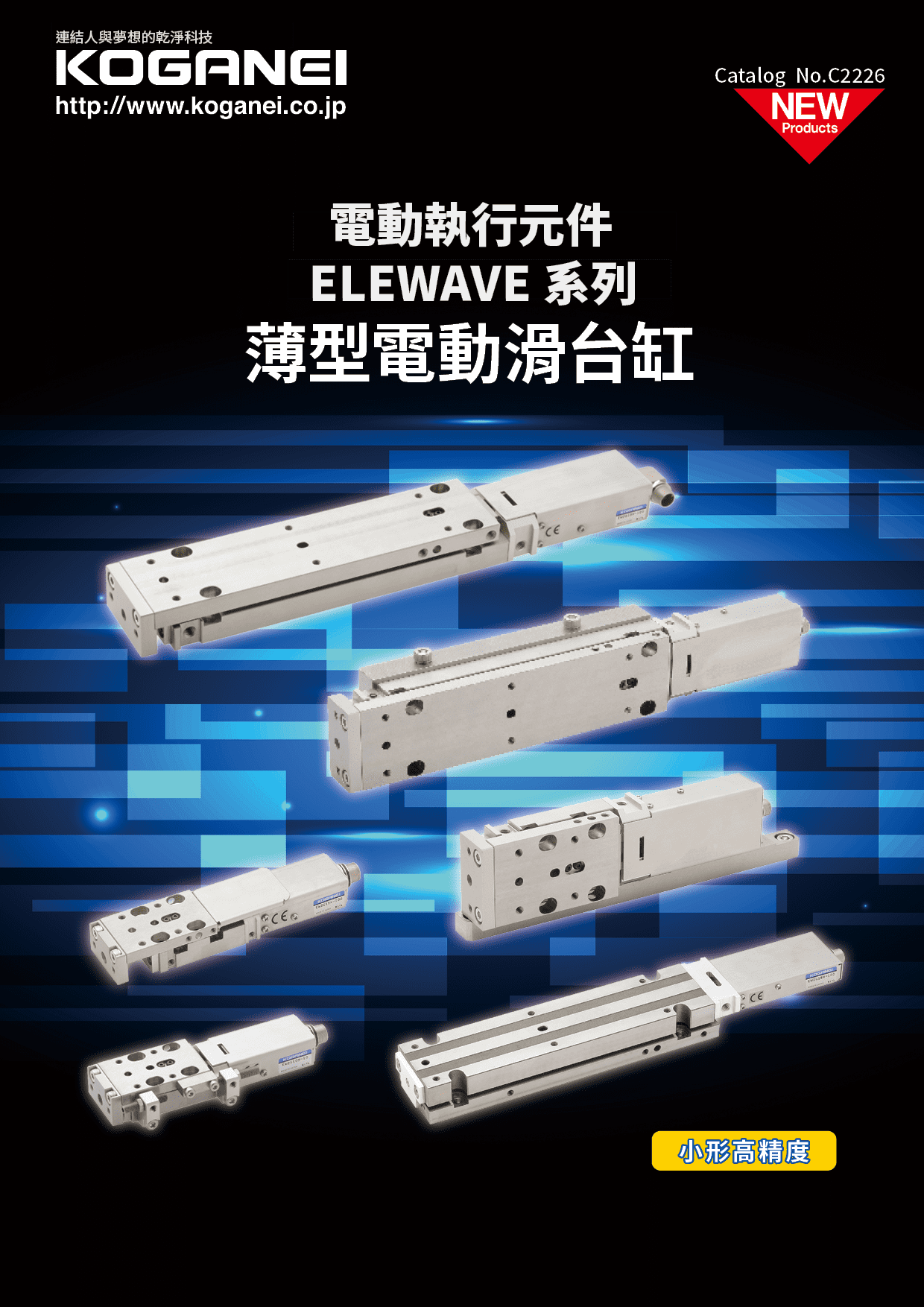

薄形電動滑台缸(EW2G)
薄形・高精度・高剛性薄形電動缸。
・可設定中間停止、速度控制、推力。
・也有ON、OFF簡単動作模式。
・可與MGA系列薄形氣缸互換。

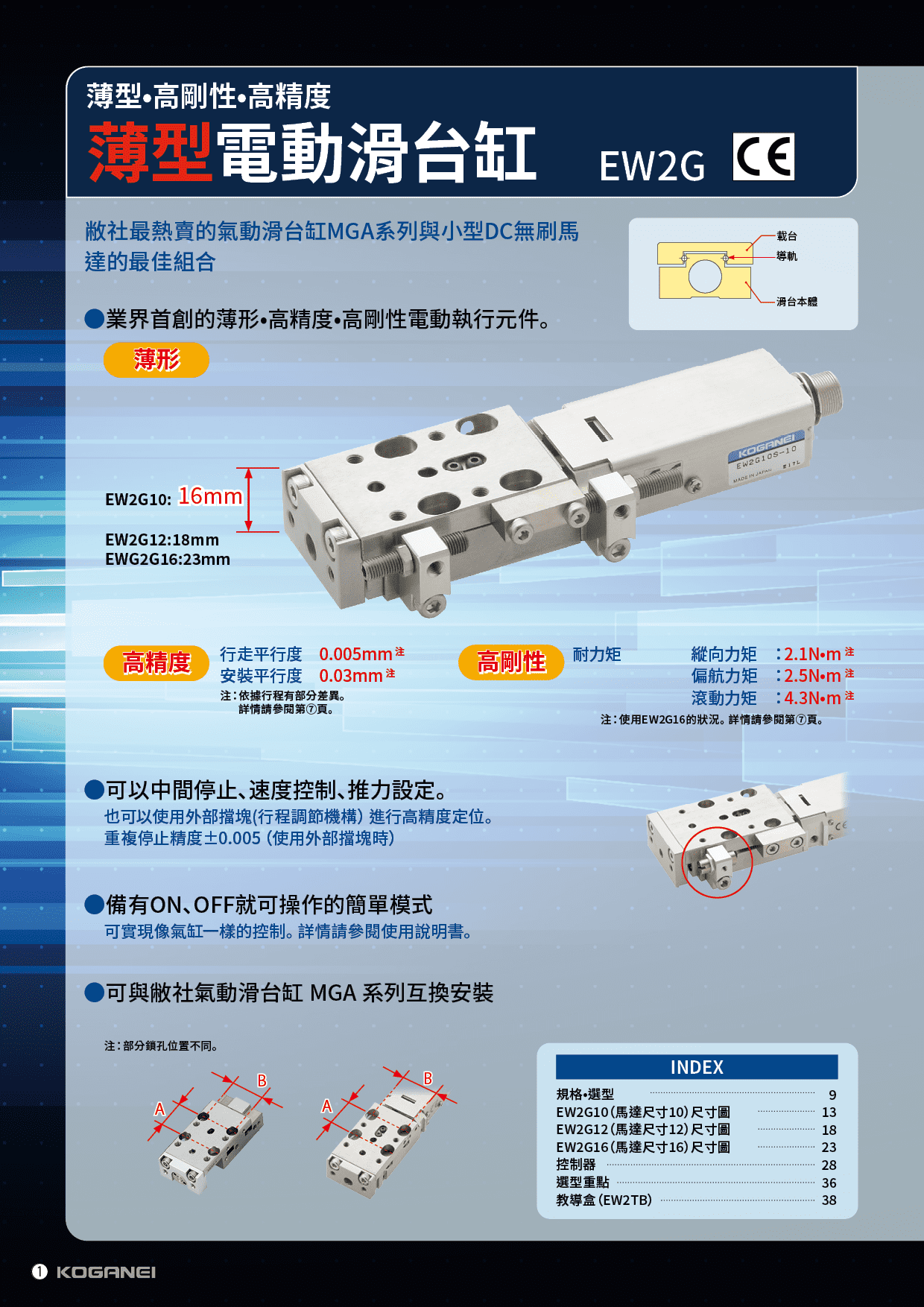

業界首創的薄型・高精度・高剛性電動滑台
敝社熱賣的氣動滑台MGA系列與DC無刷直流馬達組合的最佳組合。
薄型
EW2G10高度16mm
高精度
作動平行度 0.005mm
安裝平行度0.03mm
＊依照行程會有部分不同
高剛性
容許力距
縱向力距 : 2.1N・m
偏航力距 : 2.5N・m
流動力距 : 4.3N・m
＊使用EW2G16時測試的數據
・可以中間停止、速度控制、推力設定
也可以使用外;部擋塊(行程調節機構)進行高精度定位。
重複停止精度可達0.005(使用外部擋塊時)
・備有ON OFF就可以操作的簡單模式
可實現像氣缸一樣的控制
・可與敝社氣動滑台MGA系列置換安裝(部分鎖孔位置不同)

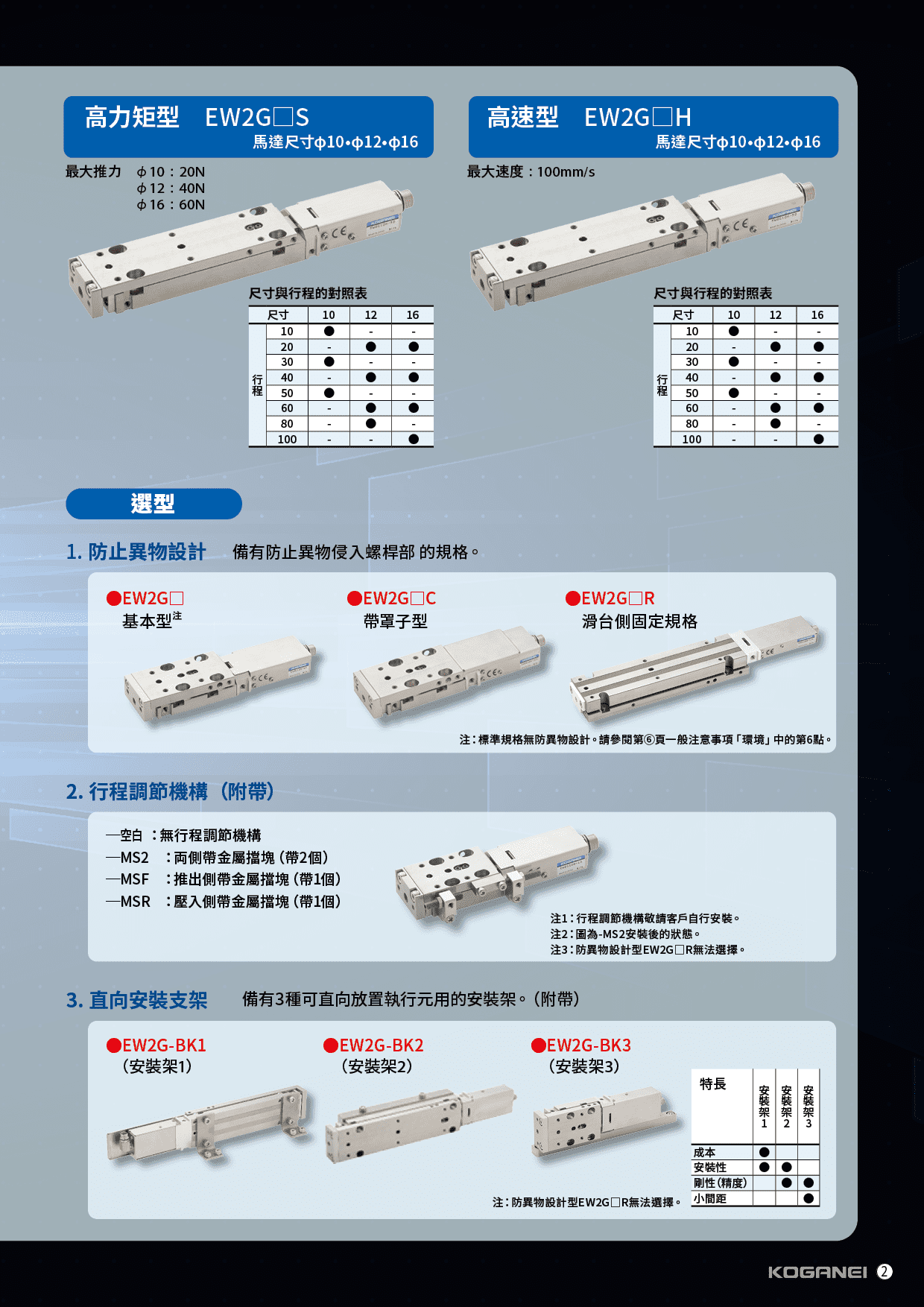

選型豐富
高力距型(EW2G□S)
最大推力Φ10 : 20N Φ12 : 40N Φ16 : 60N
高速型(EW2G□H)
最大速度100mm/s
防止異物設計
基本型(EW2G□) 帶罩子型(EW2G□C) 滑台側固定規格(EW2G□R)
行程調節機構(附帶)
直向安裝支架
